什么是互感器拐點值？

互感器拐點值（CT Knee Point）是電流互感器（CT）的一個關鍵參數，尤其對于保護用電流互感器至關重要。簡單來說，它指的是當電流互感器的一次電流增加到某一特定值時，其鐵芯開始磁飽和，導致二次電流的增加比例明顯偏離線性關系，誤差急劇增大。這個拐點，就是電流互感器從線性工作區過渡到非線性工作區的臨界點。

在理想狀態下，電流互感器在工作時，其一次電流和二次電流應始終保持一個恒定的比例關系，這個比例就是變比。然而，任何鐵磁材料制成的互感器鐵芯都存在磁飽和現象。當流過一次繞組的電流非常大（例如，電力系統發生短路故障）時，產生的磁通量會超過鐵芯所能承載的極限，鐵芯進入飽和狀態。此時，即使一次電流繼續大幅增加，二次電流卻因為鐵芯飽和而無法按比例線性增長，從而導致二次電流失真。

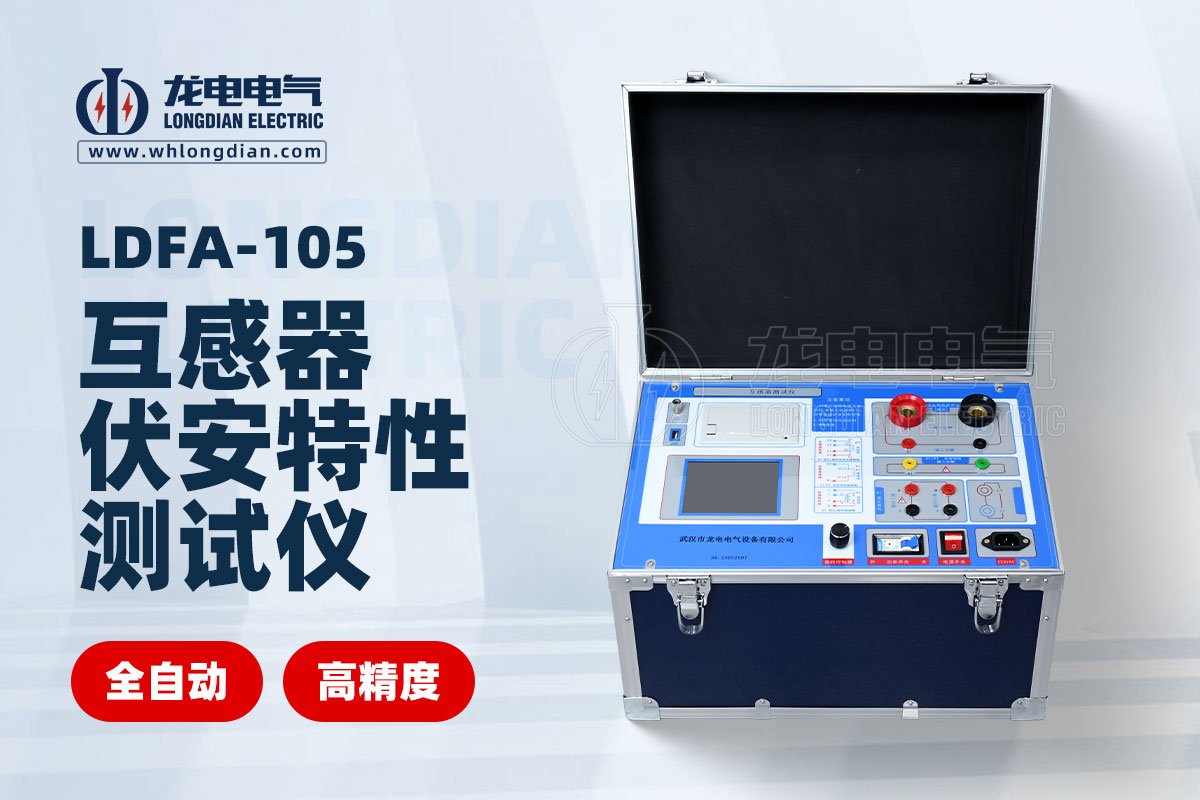

這個拐點通常用二次繞組的感應電動勢或電壓來定義。例如，在標準中，拐點電壓被定義為當二次繞組電壓增加10%時，勵磁電流增加50%時的電壓值。這個點是互感器制造商在設計和測試中必須保證的關鍵指標。

互感器拐點值為什么重要？

了解互感器拐點值至關重要，特別是對于電力系統的保護功能。

① 確保繼電保護的可靠性： 在電力系統發生短路故障時，一次電流會瞬間增大到正常工作電流的數十倍。保護用電流互感器的主要作用就是準確地將這個巨大的故障電流按比例轉換，傳遞給繼電保護裝置，以便裝置能迅速識別故障并切斷電源。如果電流互感器的拐點值太低，它在故障電流出現時就會迅速飽和，導致二次電流嚴重失真或變小，繼電保護裝置可能因此誤動作或拒動作，給電網安全帶來嚴重威脅。

② 區分測量與保護互感器：

◆ 測量用電流互感器：主要用于日常電能計量和監測。它們通常工作在一次電流的正常范圍內，對精度要求高，但不需要處理大的短路電流，因此其設計拐點值較低。

◆ 保護用電流互感器：主要用于處理故障電流。它們的設計重點是在高倍數電流下不飽和，因此其拐點值被設計得很高，以確保在短路故障時能準確地提供二次電流，保證繼電保護裝置的可靠動作。

③ 評估互感器性能： 拐點值是評估一個保護用電流互感器性能優劣的重要指標。一個高拐點值的互感器意味著它能更長時間地保持線性工作狀態，提供更可靠的故障信息。

互感器拐點值是電流互感器在發生磁飽和前的最大工作電壓，它決定了互感器在處理高倍數故障電流時的線性范圍。對于電力系統的安全穩定運行而言，選擇具有足夠高拐點值的保護用電流互感器，是確保繼電保護裝置可靠動作的關鍵。
